玻璃钢烟囱的设计要求

发布日期：2017-05-12 00:00 来源：http://www.ltbolg.com 点击：

玻璃钢烟囱的筒壁应由防腐蚀内衬层、结构层和外表面层组成，设计时应符合下列规定：　　

1）防腐蚀内衬层应由富树脂层和次内衬层组成，富树脂层厚度应不小于0.25mm，宜采用玻璃纤维表面毡，其树脂含量应不小于85%(wt)，也可选用有机合成纤维材料；次内衬层应采用玻璃纤维短切原丝毡或喷射纱，其厚度应不小于2mm，树脂含量应不小于70%(wt)。当内衬层需处理时，可采用导电碳纤维毡或导电碳填料，其内表面的连续表面电阻率不大于1.0×106Ω，静电释放装置的对地电阻不大于25Ω。　　

2）防腐蚀内层及外表层树脂含量较高，强度及模量较低，在计算结构强度和承载力时，均不考虑。另玻璃钢的弹性模量较低，因此需对挠度做出相应规定；同时在力学设计时要求玻璃钢烟囱的筒壁结构层小厚度应不小于6mm。结构层应由玻璃纤维连续纱或玻璃纤维织物浸渍树脂缠绕成型，其树脂含量为35±5%(wt)，厚度由边学计算确定。在力学计算设计时，要综合考虑各种因素，包括玻璃钢烟囱的轴向强度和稳定性计算、烟气正负压和风荷载下的强度计算、玻璃钢筒外侧压力验算、加强肋的抗弯强度验算、开口补强和连接处的计算等。　　

3）外表面层中的一层树脂应采取无空气阻聚的措施。当玻璃钢烟囱暴露在室外时，外表面层应添加紫外线吸收剂，外表面层厚度应不小于0.5mm。　

4）由于玻璃钢材质的性能不强，在高的烟气流速下，对拐角或突变部位的冲击和磨损加大,导致腐蚀加强。可通过在树脂中添加填料(如碳化硅等)来提高该部位玻璃钢。　

5）防腐蚀内层和结构层宜选用同类型的树脂。当选用不同类型的树脂时，层间不得脱层。

潍坊鲁腾环保设备有限公司专业从事于玻璃钢烟囱,烟囱玻璃钢内筒,玻璃钢烟筒，大型玻璃钢烟筒，玻璃钢烟道等,公司拥有先进的生产工艺和严格的管理体系，十几年来与各大专院校广泛开展横向联合，共同研制并开发新产品品种达1200多个，产品销往全国各地，深受用户好评。电话：18606369888

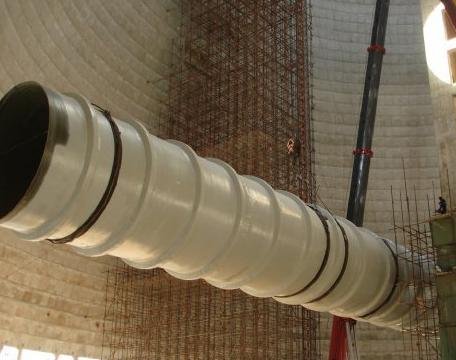

玻璃钢烟囱
