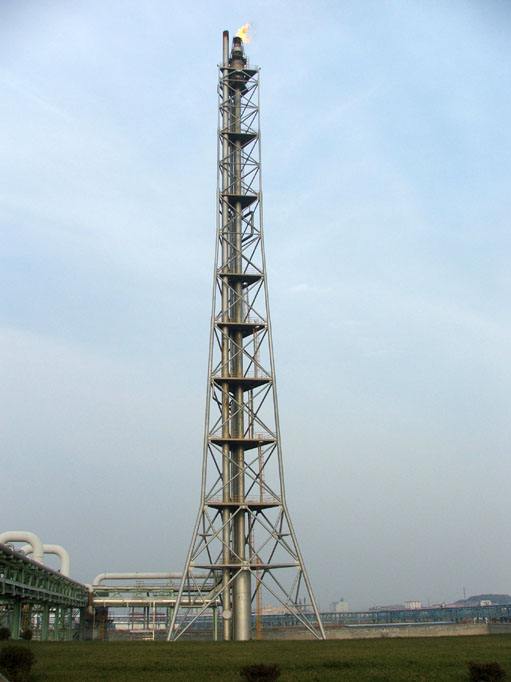

钢架式玻璃钢烟囱安装要求

发布日期：2017-05-26 00:00 来源：http://www.ltbolg.com 点击：

钢结构制作钢结构构件应严格按照（GB50205-2001）进行制作，各种构件1:1大样加以核对，尺寸无误后再进行下料加工，出场前进行预装配置检查；钢材加工前应进行矫正，使之平直；焊接要求：

（1）.现场焊接塔柱其纵向焊缝采用V型剖口对接，横向环形焊缝采用带垫板的V型剖口对接焊，垫板用厚6mm，宽40mm的Q235-B钢制作

（2）.图中所未出的焊缝均为满足的小焊缝，焊缝长150mm。

（3）.柱脚地板钢板厚度大于20mm者，多次施焊。

（4）.塔架上，下纵向拼接焊缝应错开，玻璃钢烟筒间距不小于200mm。

（5）.塔架柱底板焊后翘曲不大于3mm。

（6）.所有焊缝都作外型尺寸检查，标准符合《《钢结构工程施工及验收规范》》（GB50205-20041）二级焊缝外观质量标准的要求；塔柱对接焊缝作超声波检查，标准按JB4730-94Ⅲ级合格，塔柱节点板角焊缝作50%渗透检查，柱脚角焊缝作渗透检查标准均按JB4730-94Ⅱ级合格。

（7）.已注焊缝见焊缝编号对照表，未注焊缝均为满焊，焊缝高度取薄焊件之厚度。钢结构、玻璃钢烟囱安装结构安装前应对构件进行全面检查：如构件的数量长度，垂直度，安装尺寸是否符合设计要求；构件吊装时，应采取适当措施，防止产生过大的弯扭变形；结构吊装就位后，应及时系牢支撑及其他连系构件，保证构件的稳定性；所有上部构件的吊装，在下部结构就位，校正，并系牢支撑构件以后方可进行；构件的局部或整体弯曲，其失高与弯曲长度之比要求小于1/1000,并小于20mm；塔架、玻璃钢烟囱各横截面的中心，要求在一条垂直直线上，安装完成后，垂直偏差要求小于1/500；塔架各杆杵的中心线交汇于节点中心，玻璃钢内筒允许偏差不得大于5mm，塔架腹杆的几何位置，在平面内设计位置的偏差要求小于4mm，在平面外与设计位置的偏差要求小于2mm塔架制作，安装，验收除图纸给出的要求，应执行《《钢结构工程施工及验收规范》》（GB50205-2001），《石油化工钢结构工程施工及验收规范》（SH3507-1999）的规定。塔架施工制作时，要求采用有效措施，如增加杵件的吊点或支撑点等以保证单根杆件在拼装接与组对时，其自重变形为小。

塔架安装后，柱脚锚栓性能应与地脚螺栓相当。

钢结构的除锈和防腐

1.构件制作完毕进行表面除锈处理；防腐主要措施按合塑有关规定执行。

2.施工时应将金属表面油污，氧化皮，毛刺，焊缝焊渣干净，金属表面刷涂环氧煤沥青漆防腐处理三遍，当现场施工将防腐层破坏时，安装后再现场应进行补救。塔架、玻璃钢烟囱分段组装，整体吊装，须待塔架起吊方案和吊装设备等确定后由施工单位进行吊装验算，核实无误后方可起吊，且吊装时临时加固

3.钢结构在使用过程中，应定期（一年）进行油漆维护。
