玻璃钢烟气管道对促进社会的可持续发展具有重要意义

发布日期：2018-01-10 00:00 来源：http://www.ltbolg.com 点击：

玻璃钢烟气管道在材料设计中应该注意以下几个点：

1、内衬防腐蚀树脂的选择选择内衬树脂主要依据烟气的腐蚀性、温度、含水率等情况作一正确的选择，目前市场常用的为乙烯基酯树脂，如亚仕兰的D470、D411、上纬的SW907、SW901、华昌的W2-1、MFE-2等树脂。但并不是价格越高树脂性能就越好，不同类型的树脂耐腐蚀的特性不一样。例如，HET酸树脂就比较适合应用于含氯化学介质的延期，如盐酸蒸汽等；另外在选择树脂时还考虑其力学性能，尤其是高温下的力学性能要充分考虑，因为FRP在高温下的力学性能会有程度的下降，而烟囱内的气体温度有时会比较高，这种情况下树脂的耐温性能就至关重要。

2、结构树脂的选择通常大家出于成本的考虑结构树脂的档次会比内衬树脂低一些，但在国外一般全部采用同一种类型的树脂进行整体缠绕，因为结构树脂的选择对于烟囱的使用寿命起了重要的作用。国内目前结构树脂较多采用的通用树脂，建议不要在60℃以上的情况下使用，60-80℃，建议采用热变形稳定较高的间苯树脂或双酚A型树脂，超过80℃以上的温度情况下，建议采用乙烯基础酯树脂。

3、增强材料的选择玻璃纤维增强材料应当选用E型或者E-CR型玻璃纤维，并且其预涂胶料要与所选用的树脂相匹配。除内衬层表面可选用玻璃表面毡外，其他均应选用无碱纱、无碱毡。按照玻璃钢从内到外的顺序通常分为内衬防腐蚀层、结构层、外保护层，内衬防腐蚀层主要起到放腐蚀、防渗漏的功能，对于整个烟囱的结构而言应该是为关键的部位，内衬层制作的好坏直接决定了玻璃钢烟囱的使用情况。

通常在防腐蚀层制作时，要充分考虑增强材料选择的重要性，一般情况下，玻纤是一种经济高性能的选择，但在如含氟、强碱等情况下，就不合适选用玻纤了，碳纤维或一些有机纤维是较好的选择。特别要保证内衬层的树脂含量。

结构层多采用无捻粗纱环向缠绕加单向布来成型，在几个典型的烟囱工程中多用ECR纱。外保护层通常为富树脂层，即采用树脂中添加紫外线吸收剂的方法实现，根据阻燃要求还可加入阻燃剂以达到阻燃的目的。玻璃钢烟囱的生产工艺摒弃了传统的螺旋缠绕，而是采用单向布提供轴向强度。

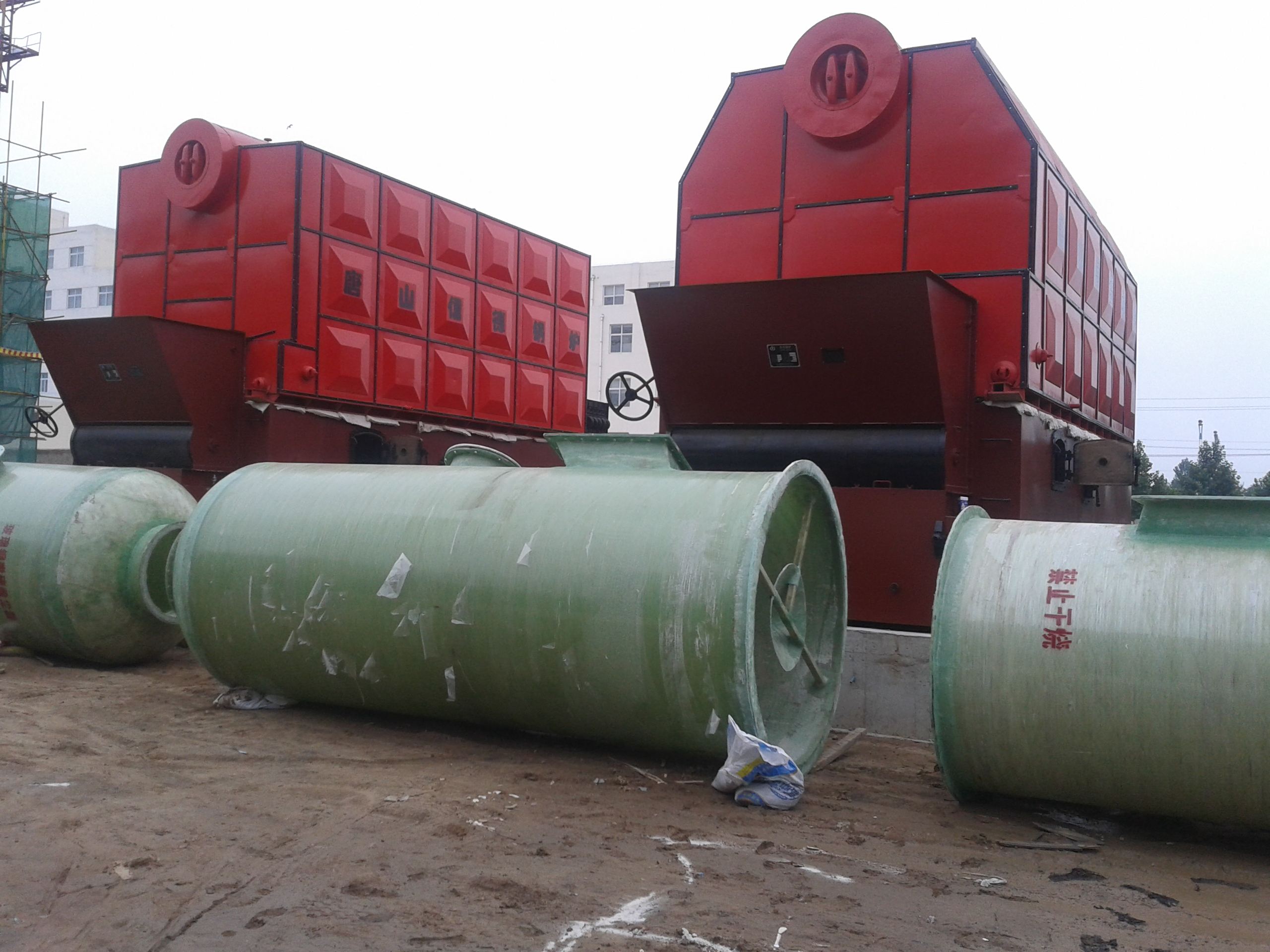

玻璃钢烟气管道
