废气排放玻璃钢烟囱制造说明

一. 制品基本要求：

1.总高度为60008MM；

2.分为七段（除底部段为5144MM外，其他均为9144MM）

3.内径为1295MM

4.设计温度为130℃-150℃

5.底部连接为法兰连接

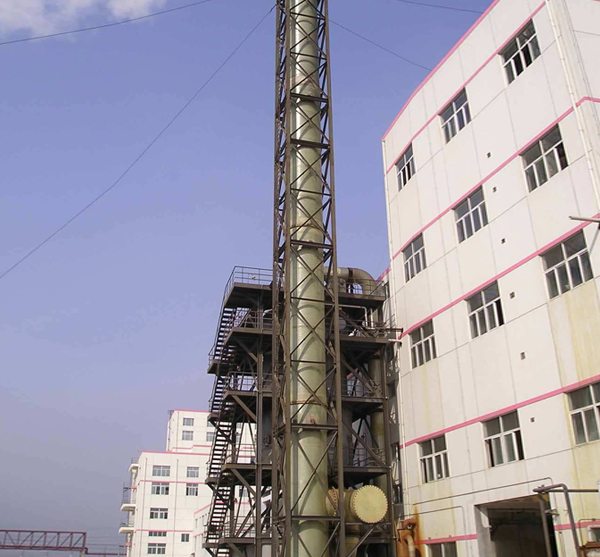

玻璃钢烟囱

二. 设计制造说明：

1. 耐高温、耐腐层：为了要达到玻璃钢烟囱能耐用130℃-150℃，我们采用进口DERAKANE470-300环氧乙烯基树脂加无缄玻璃纤维布作为耐高温、耐腐蚀层。为防止热变形该层需采用钢模一体成型，加工成的玻璃钢热变形温度为160℃，耐高温、耐腐层厚度为5MM。

2. 加强层：为了能保证烟囱在60多米的情况下，经受自然环境的阻力和设备自身重量的压力，我们采用山东蓝盾科技公司生产的X-158#环氧乙烯基树脂和无缄纤维作为加强层，并以缠绕工艺完成烟囱的制作，加强层厚度为15MM。

3. 外层需加涂0.5mmX-158#乙烯基树脂，且含抗紫外线剂作为防护层。

4. 烟囱连接：烟囱每段的连接我们采用承接式连接法，插入长度为200MM。

5. 包区：在上一节插入下一节管内校正后，在承插口周围用X-158#树脂加玻纤布做上外加强层（称为包区）。包区范围为600MM高度，包区厚度为15-20MM，此项工作在现场铁架上完成。

6. 底部固定连接：底部采用法阑连接，底部有底座法阑一个，用化学锚栓固定。底部法阑的厚度为30MM。
