玻璃钢烟囱在工业烟气排放中防腐蚀的浅析在工业生产中，通过高空排除各种经过处理达标废气的烟囱

发布日期：2018-06-21 00:00 来源：http://www.ltbolg.com 点击：

玻璃钢烟囱在工业烟气排放中防腐蚀的浅析在工业生产中，通过高空排除各种经过处理达标废气的烟囱或排气筒都存在防腐蚀问题，排气烟囱防腐蚀设计要考虑的主要因素是：被排放气体的化学组成、温度、湿度、气体的压力和流速，以及筒壁表面是否会形成冷凝酸等。

筒壁的露点可根据排放介质组成,温度湿度等情况计算求得。有以下几种情况：

1、般情况下，经常处于150℃以上的高温烟囱，筒壁不易结露，很少形成冷凝酸，因此腐蚀比较轻，例如电厂不脱硫的烟囱等。

2、温度低于150℃以下，而且含有大量的腐蚀性气体和可溶盐的烟囱，腐蚀比较严重。例如生产硝酸的尾气排气筒，气体温度小于90℃，氧化氮含量比较高;生产硫酸的尾气排气筒，气体温度在60℃以下，含大量二氧化硫;有色金属锡冶炼厂烟囱，气体温度60~70℃，含氟化氢和氧化硫，造纸厂碱炉的烟气温度在110℃以下,含有各种钠盐;化纤厂粘胶车间在常温下排出含硫化氢、二氧化碳气体等等。总之处于烟气露点温度以下的腐蚀性气体和粉尘作用下的烟囱，一般腐蚀比较严重。电厂脱硫烟囱中常见的腐蚀性气体是未除净的二氧化硫和保留下来的三氧化硫。

二氧化硫遇水转变成亚硫酸，三氧化硫遇水成硫酸。硫酸与混凝土中的水化物通过酸或盐的离子交换，生成易溶的钙盐、铝盐、铁盐和硅胶等。粘土砖中的氧化铝，也能与硫酸生成易溶的盐。烟气中的盐也是不容忽视的介质，很多易溶盐都能渗入砖和混凝土的内部，吸潮后再结晶膨胀而破坏材料结构。烟气中的固体尘埃对烟囱内壁造成磨损，在选择烟囱材料和衬里时，也要适当考虑这一因素。进入21世纪以来,国家法规对烟囱排出的气体清洁度提出了严格要求。

采取各种洗涤塔、吸收塔对烟气进行脱硫、脱硝及其他脱酸等处理措施后，烟气的温度越来越低(45～95℃),尚存的未处理干净的SO3,SO2,HCL,HF等介质都在其本身的露点温度以下，导致湿烟气的酸性增大,对排烟筒体表面的腐蚀性增强。针对强腐蚀湿烟气,欧美发达国家从1970年代开始采用玻璃钢排烟筒进行排放，以有效应对烟气对排烟筒的腐蚀。40多年来的玻璃钢烟囱使用业绩也证明了它具有防止腐蚀和长期承受荷载的能力。

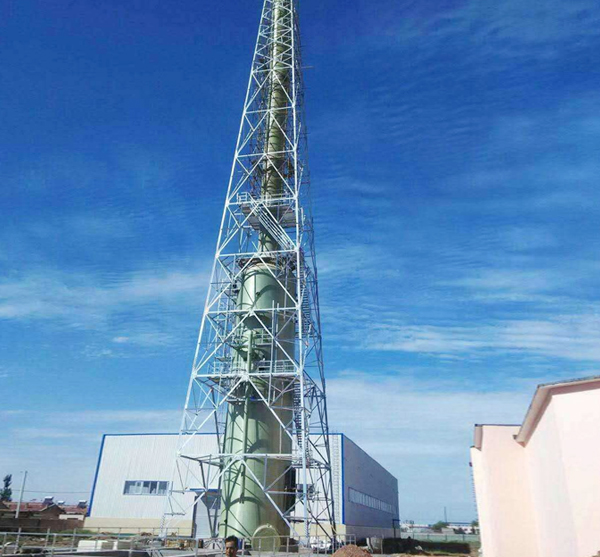

为此颁布了“燃煤电厂玻璃纤维增强塑料(FRP)烟囱内筒设计、制造和安装标准指南”ASTM5364;工业烟囱协会(CICIND)也发布了“玻璃钢(GRP)内筒标准规范”。QQ截图20180615174706.jpg玻璃钢烟囱国内玻璃钢烟囱使用起步较早，从上世纪60、70年代开始在化工、有色、冶金等行业的排气筒都有应用，但直径比较小(1m～2m)，高度也不超过50m。目前，尤其国内燃煤电厂的大机组用烟囱，面临着脱硫后的酸性湿烟气对排烟筒体表面的强腐蚀性，采用玻璃钢烟囱将是解决烟囱腐蚀问题的一条新的主要途径。

玻璃钢烟囱

新闻分类

产品分类

新闻资讯

热门关键词

联系我们
